隨著國家對市政建設和房屋工程建設發展的力度逐漸加大，花園式洋房和棚戶區改造、各類高樓大廈如雨后春筍般拔地而起，當然，電梯或者樓梯作為必配建筑，也必不可少，尤其是樓梯，更是樓房必備，因步行樓梯結構和施工的技術要求是一樣的，所以我們采用工具化、定型化、標準化方式施工。
在以往的建筑施工中，施工樓梯踏步基本都是用軟模，用模板和木方通過切割組裝成樓梯踏步形狀，安裝在綁扎好的頂部鋼筋上，然后進行混凝土澆筑。待混凝土達到強度后拆模，將拆下的模板再重新組裝后安裝到下個樓梯踏板位置，工序繁瑣而復雜，且模板很易損壞，造成了大量人力、物力的耗費，拖緩了施工進度且被動提升了施工成本?？芍^是孰能生巧，為了解決這些麻煩，有些施工方就想出了一種用于快速澆筑樓梯踏步的簡易裝置，可解決上述問題。
這種裝置包括框架和擋板，所述框架由四對直桿焊接而成，所述四對直桿每對均平行分布，其 中和第二對直桿長度相等，且所述兩對直桿分別設置在框架的上下兩端，第三對直桿的兩端分別斜向焊接在和第二對直桿的一端上，所述和第二對直桿的另一端分別連接第四對直桿，所述第四對直桿分別首位焊接在和第二對直桿上；所述第三對直桿的內側焊接有連接板，所述連接板下端焊接有加固板，所述加固板的一側焊接在擋板的上端。
注：所述第四對直桿的外側分別焊接有兩個螺母，所述螺母所述螺母的內部 螺紋連接有調節螺栓。
優選的，所述框架的兩側上方還分別焊接有吊環。
所述擋板的表面涂設有防粘油。
所述擋板的數量大于1個。
所述擋板由鋼板制成，所述直桿和加固板均為槽鋼，所述連接板為角鋼。
所述吊環由鋼筋制成。
從以上技術方案可以看出，與現有技術相比，本實用新型具有以下優點：
1)本實用新型的取材皆為施工現場的常見材料，結構精簡，降低了制作和維修成 本，方便操作，使用門檻低，便于推廣。
2)本實用新型利用框架內設有的擋板作為階梯的澆筑模板，便于裝卸，大大減少了施工程序，解決了工序繁瑣而復雜，拖緩了施工進度的問題。
3)本實用新型的構件均為鋼制品，作為模板不易損壞，解決了軟模很易損壞，造成 施工成本被動提升的問題。

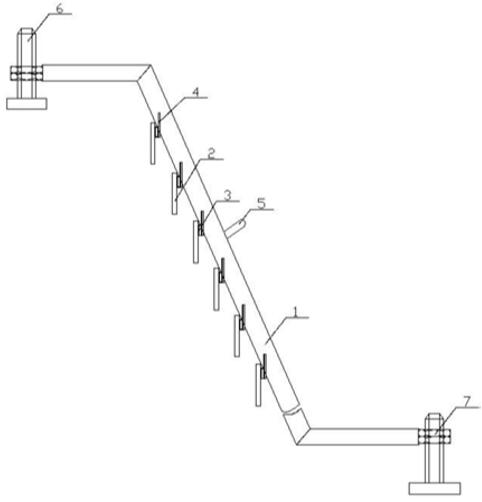

圖示說明：1.框架、2.包括擋板、3.加固板、4.連接板、5.吊環、6.調節螺栓、7.螺 母。
具體實施方式
為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合實施例，對本 實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用 新型，并不用于限定本實用新型。
下面結合附圖及具體實施例對本實用新型的應用原理作進一步描述。
實施例一
如圖1至圖2所示，一種用于快速澆筑樓梯踏步的簡易裝置，包括框架1，包括擋板 2，所述框架1由四對直桿焊接而成，所述四對直桿每對均平行分布，其中和第二對直桿 長度相等，且所述兩對直桿分別設置在框架1的上下兩端，第三對直桿的兩端分別斜向焊接 在和第二對直桿的一端上，所述和第二對直桿的另一端分別連接第四對直桿，所 述第四對直桿分別首位焊接在和第二對直桿上；所述第三對直桿的內側焊接有連接板 4，所述連接板4下端焊接有加固板3，所述加固板3的一側焊接在擋板2的上端。
其中，所述第四對直桿的外側分別焊接有兩個螺母7，所述螺母7所述螺母7的內部 螺紋連接有調節螺栓6，所述框架1的兩側上方還分別焊接有吊環 5，所述擋板2的表面涂設 有防粘油，所述擋板2的數量為6個，所述擋板2 由鋼板制成，所述直桿和加固板3均為槽鋼， 所述連接板4為角鋼，所述吊環5由鋼筋制成。
實施方法：
本裝置主要由槽鋼、鋼板、角鋼、鋼筋吊環、螺母以及調節螺栓組成。首先將槽鋼根 據圖紙要求組焊成框架1；然后將鋼板作為擋板2通過由槽鋼制成的加固板3焊接加固后，將 角鋼作為連接板4根據圖紙要求的角度，一端焊接在加固板3上，另一端焊接在焊接在框架1 內側；再將四個螺母7分別焊接在框架1的兩端，并且在螺母7內部擰進四個調節螺栓6；較后 將兩個鋼筋彎制成吊環5，將其焊接在框架1中部靠上的兩邊位置；如樓梯踏步較多，吊環5 可在框架1的適當位置再增設兩個，至此整個樓梯踏步定型模具的簡易裝置就成型了。使用 前，在擋板2的表面涂設防粘油，使后期起模更方便，操作時更為省力。
